荧光显微镜荧光模块 Mirror Unit EX530/50 DM560 EM575LP 产品手册 & 光谱曲线

一、产品概述

产品全称：Fluorescence microscopy Mirror Unit 长通荧光激发块

光学配置：激发滤光片 EX530/50 + 二向色分光镜 DM560 + 发射滤光片 EM575LP

标配配件：专用防护收纳盒（including case）

适配荧光体系：Cy3、TRITC、Rhodamine、Alexa Fluor 546、橙红色荧光系列染料

应用场景：免疫荧光检测、细胞标记成像、组织病理分析、活细胞示踪、分子杂交实验、多通道荧光观测。

二、核心光学参数解读

1. EX530/50 激发滤光片：中心波长530nm，半带宽50nm，有效波段 505nm ~ 555nm（绿光宽带激发）

2. DM560 二向色分光镜：截止波长560nm，反射激发光、透射样品荧光，高效隔离杂光与信号串扰

3. EM575LP 发射滤光片：长通型，截止波长575nm，≥575nm波段高透过，橙红色荧光信号全段接收

三、适配荧光染料/蛋白参数表

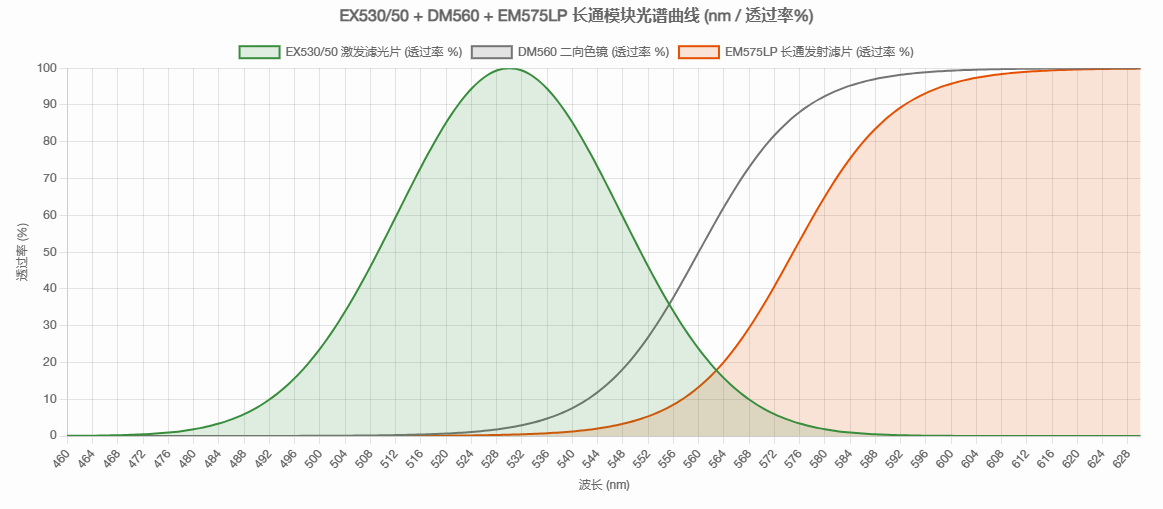

四、光谱透过率/反射率曲线图

五、产品特点

1. 绿光宽带激发设计，兼容多款橙红色荧光染料，激发范围广、适配性强；

2. 长通发射结构，完整收集长波长荧光信号，弱荧光样本成像灵敏度高；

3. 精密光学镀膜，高透过率与高截止深度兼备，有效抑制背景噪声与荧光串色；

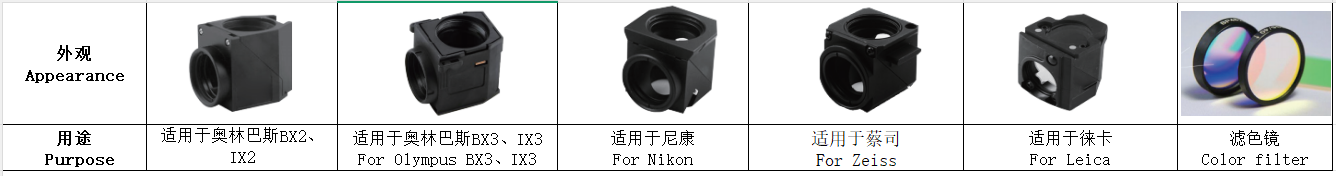

4. 标准通用立方体结构，适配主流正置、倒置荧光显微镜，安装简易、即插即用；

5. 配套专用防护收纳盒，防尘防潮，有效保护光学镜片，延长产品使用寿命。
